功能和使用
ZZJ-800系列軋輔傳動用電動機是我廠主要產品，是參照國際電工委員會IEC-34-13《軋機輔傳動用電機》標準制造的，是鋼鐵工業的重要動力設備，在工作環境惡劣的場合下，能經受頻繁的起動、制動、頻繁的可逆轉，重復大的過載轉矩，主要使用于工作輥道，壓下裝置，能套張力輥，剪切機，鉗吊吊車等設備上，是ZZ/ZZK，ZZY，ZZJO，ZZJ2等系列電機的更新替代產品。
????本系列電機保持600系列的外形安裝尺寸，而功率等級比600系列提高一級，與國際先進水平相當。
????電機絕緣等級為F級，采用可靠絕緣結構及浸漬工藝，保證絕緣性能穩定和良好散熱。
????電機適應直流發電機組供電，亦適應于靜止整流電源供電，能承受脈動電流與電流急劇變化（鋼載變）之況，且換向良好。當整流電源按三相全控橋式線路連接時，可不用濾波電抗器能長期良好的運行。
文檔下載

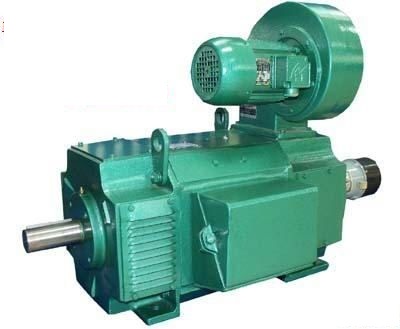

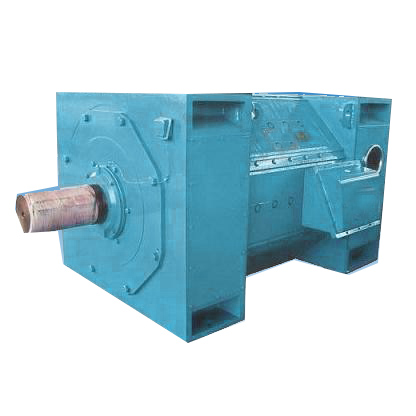

ZZJ系列大型軋機專用直流電機
- 品牌 品勛
- 機座中心高 800-1000mm
- 電壓范圍 220、440V、550V、660V、750V
- 功率范圍 500kw-4000kw
- 安裝方式 IM1001、IM1002
- 冷卻方式 IC06、IC71、IC37、ICW37A86
- 軸承品牌 SKF,FAG,ZWZ
- 防護等級 IP23,IP44,IP54,IP55
- 絕緣等級 H
- 潤滑油脂牌號 3號鋰基脂或潤滑油
- 接線盒材質/尺寸 金屬材質，尺寸可定制
- 電纜尺寸 根據電流大小或客戶要求
-
規范
- 軋機用大型直流電機基本技術條件 JB/T 6518-2005
- 直流電機試驗方法 GB/T 1311-2008
- 直流電機電樞繞組匝間絕緣試驗規范 GB/T 22716-2008
- 交、直流電機用背包式空—水冷卻裝置 JB/T 8992-1999
- 大型直流電機 產品質量分等 JB/T 56086-1996
- 大型鍛造合金鋼鋁軋機工作輥 技術條件 JB/T 13378-2018
- 船用直流電機技術條件 GB/T 25292-2022
- 交、直流電機軸鍛件技術條件 JB/T 1271-2014
-
功能和使用
1 電機的防護及安裝結構形式：
a.整個系列防護形式：全封閉式為 IP44 通風式為 IP23
b.安裝方式符合國際GB997-81規定為IMB3，如其他安裝方式與安裝方式可與我公司另行協議。
2 冷卻方式：
全封閉電機有外殼表面自然冷卻的IC0040和由本身傳的內風扇驅動空氣冷卻的IC0041兩種。
通風式電機有管道進風，自然出風的IC17和管道進風，管道出風的IC37及裝有獨立鼓風機的IC16三種。
各種座號所需的冷卻風量為（見表）機座號
外通風式連續定額時空氣流量M3/S
802A
0.052
802B
0.052
802C
0.076
803
0.094
804
0.12
806
0.16
808
0.20
810
0.25
812
0.35
814
0.42
816
0.57
818
0.75
3 出線盒的位置，以主傳動端視之，在機座右側，如需左側或上方與我公司另行協議。
4 電機可配帶測速發電機及附件與付傳動端。
5 電機為雙錐度軸伸，其標準錐度為1：10，如需要軸伸錐度為1：9或電機總長有所變動可與我公司另行協商。
6 電機的傳動為彈性聯軸器聯接，機組配合須小心對準。
電機的性能
- 工作海拔 0-1000m
- 環境溫度 -30℃-40℃
- 電機工作制 S1、S2、S3、S9
- 繞組及換向器溫升限額 75K/85K
訂購信息
如有如下特殊要求，可與銷售聯系或給我們留言：
1. 電機顏色定制
2. SKF/FAG/NSK等進口軸承
3. 可增加防護等級至IP56，IP66
4. 加裝編碼器
5. 加裝振動傳感器
6. 特殊安裝尺寸及機座定制
7. 提供絕緣軸承設計
8. 特殊防腐蝕要求 如：WF1 WF2，C1--C5等
